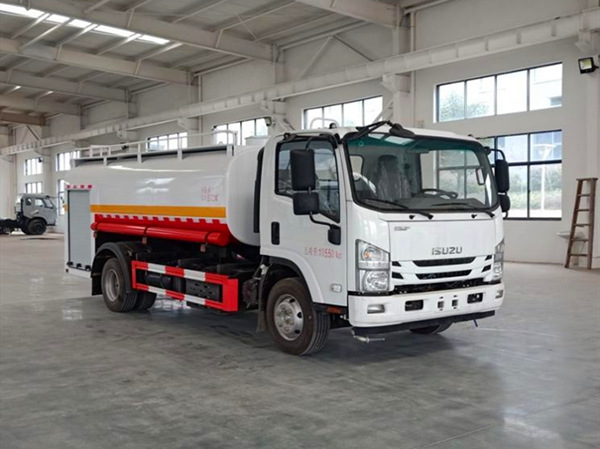

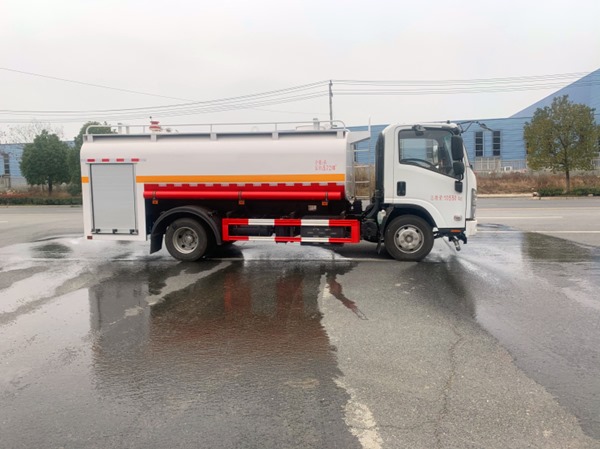

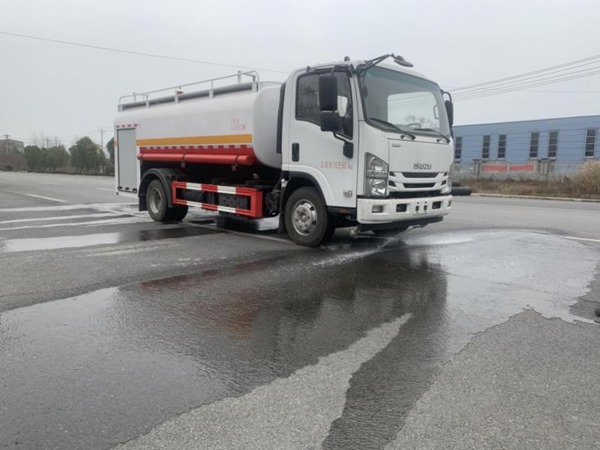

一、五十鈴7方消防灑水車整車：

　　1、外廊尺寸：6970mmX2280mmX2550mm

　　2、乘員人數：3

　　3、水罐：容積7000L

　　4、水泵：流量30L/[email protected]

　　5、水泡：流量30L/[email protected],射程≥50m

　　二、底盤

　　1、型號:慶鈴五十鈴QL1110ANKACY

　　2、驅動形式:4X2

　　3、軸距:3815mm

　　4、發動機:4HK1-TCG60型，額定輸出功率為:151KW，排放標準:國六

　　5、最高車速:110km/h

　　6、取力器:全功率夾心式取力器，電磁閥控制，飛濺潤滑。

　　三、駕乘室

　　1、結構:整體鋼骨架焊接平頭駕駛室，固定型，

　　2、布局:單排雙門，乘員人數為3。

　　3、設備:除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。

　　四、上裝

　　容量:水:7000kg;

　　材質:優質碳鋼板并經防腐處理;

　　型式:外露式;

　　結構:焊接式結構，內設防蕩板，格間留有人孔，符合國家標準。前后封板、兩側壁板梯形折筋。

　　罐頂設有1個φ460mm入口孔，帶快速鎖緊及開啟裝置的罐蓋。1個DN80的溢流管;1個全不銹鋼浮球式液位指示器，在操作儀表板上設顯示儀表，罐體底部設有1個DN40球閥控制的排污口。

　　消防泵系統

　　①、型號：CB10/30型

　?、?、流量：30L/S

　　③、壓力：≤0.7MPa

　　④、引水時間：≤43.6s(吸深7m時)

　?、?、安裝形式：后置式

　　消防炮系統

　　①、型號：PS30消防炮

　　②、流量：30L/s

　　③、壓力：1.0~1.2MPa

　?、堋⑸涑獭?0m

　?、?、回轉角度：水平360°，俯仰-15°~80°

　　五、器材箱

　　1、結構：泵室框架為焊接結構，內蒙皮為輕合金花紋鋁板，根據器材固定需要，配置鋁合金型材固定架或隔板。

　　2、材質：泵室蒙皮為優質碳鋼材料。

　　3、卷簾門：材質為輕合金卷簾門，質量輕，防腐性能好，卷簾門的特殊結構確保了外部雨水很難滲入，密封性能好。

　　4、頂部：采用防滑作用的花紋板及防護欄，確保人員安全。

　　5、駕駛室一則：配備可供消防人員上下的爬梯。

　　6、消防管路

　　·罐吸水管路:DN100，帶手動蝶閥，右置向前

　　·外吸水管路:DN100，后置向后

　　·炮出水管路:DN65，頂置向上

　　·水帶出水管路:2XDN65，帶手動球閥，頂置左右各1

　　·泵往罐注水管路:DN40，帶手動球閥，右置向前

　　·消防栓注水管路:DN65，帶管牙捫蓋，罐體右側

　　·放余水管路:位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。

　　六、電氣系統

　　1、車輛兩側裝有符合國家標準的側標志燈；

　　2、尾部裝有符合國家標準的示廊燈、組合尾燈和牌照燈；

　　3、操縱系統:各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表，耐需型直空表，水泵引水開關，并在儀表板上隊有消防水路系統工作原理和操作說明。

　　七、器材配備及布置

　　1、配備原則：客戶又特殊需求時，根據客戶的需求配備；客戶沒有特殊需求時，按照公司的企業標準配備。

　　八、隨車基本配備清單

　　吸水膠管 2根

　　底盤專用工具 2副

　　吸水管板手 2個

　　九、整車涂裝

　　綠化噴灑車的外表噴涂R03 大紅色；

　　消防泵管路噴涂R03 大紅色；

　　十、隨車文件資料

　　底盤使用說明書(1份)

　　底盤維修手冊(卡)(1份)

　　隨車維修工具清單(1份)

　　消防泵使用維修說明書(1份)

　　8噸東風消防灑水車的整車優點：

　　1）消防車功能:該車安裝了后置式消防泵，工作壓力在1.0 Mpa，在發生為災時啟動消防泵，關閉灑水功能閥門，操作消防炮，射程達45米以上，消防炮流量大，射程遠，即可滅火。

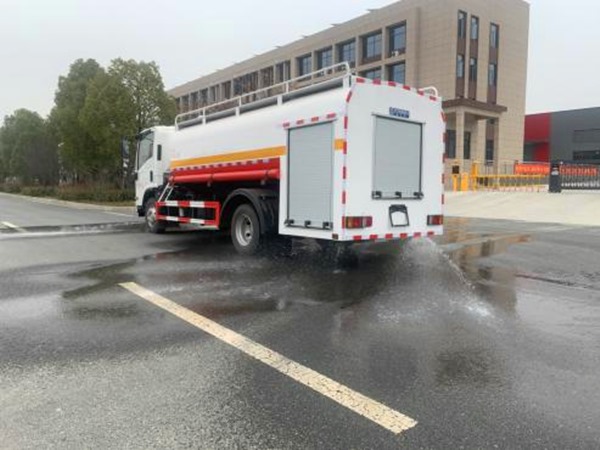

　　2）灑水車功能:該車安裝了前沖，后灑，后置工作平臺，工作平臺安裝了灑水高炮，用作綠化灑水功能時運行消防泵，關閉消防炮,打開前沖閥門，可沖洗路面，同時可后灑水部分可灑水隆塵，另工作平臺灑水高炮射程45米以上，可調成柱狀、霧狀和開花狀，可澆樹澆花等。

　　3）消防灑水車尾部設計了工作平臺，工作平臺上安裝了綠化灑水車側噴和灑水高炮。

　　4）罐體容積8立方是廠區消防和綠化的最佳選擇，該車可用作正規消防車又可用作綠化灑水車，一車多用，經濟實惠，是企業、居民小區消防的良好選擇。
