類別

項目

單位

數據

尺寸參數

★總長

mm

9190

★總寬

mm

2470

★總高

mm

3850

質量參數

乘坐人數（含駕駛員）

人

3

總質量

kg

13000

主要性能參數

工作平臺額定載荷★

kg

240

最大作業高度★

m

26

最大作★業高度時作業幅度

m

5.16

最大作業幅度

m

13.6

最大作業幅度時作業高★度

m

5.6

支腿跨距★

橫向

mm

5370,5385

縱向

mm

4975.5195

臂架變幅時間

s

150

臂架回轉速度

s/r

85

支腿收放時間

s

40

行駛參數

★前懸

mm

1430

★后懸

mm

2910

★后伸

mm

350

★軸距

mm

4700

最高行駛速度

Km/h

98

最小離地間隙

mm

249

接近角

.

20

離去角

.

13

底盤

東風天錦

發動機

東風康明斯發動機ISB180 50，功率132KW，國五排放

駕駛室

單排座，可乘坐3人，駕駛室裝備空調，行駛記錄系統

圍板及走臺板

不銹鋼圍欄及防滑走臺板

取力系統

氣動操作

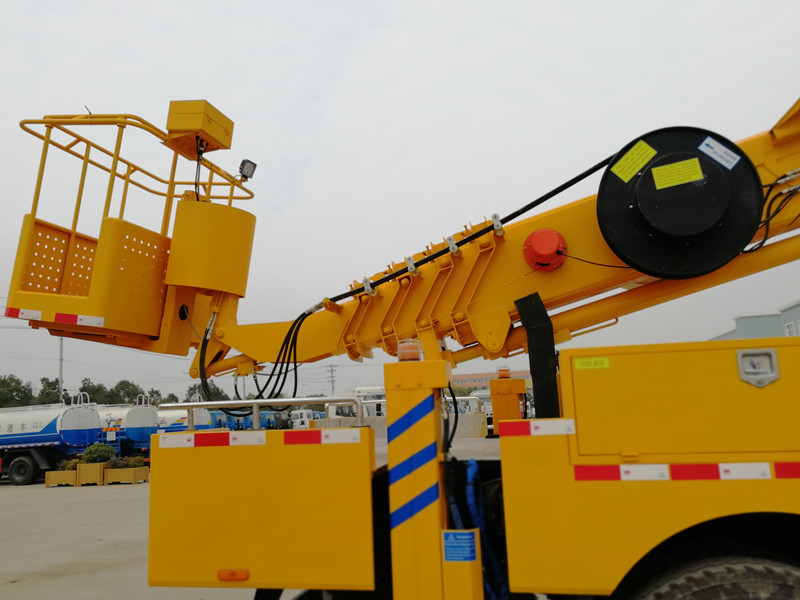

工作平臺

1200x700x1150

臂架形式

★五節八邊型工作臂，四節同步伸縮

臂起落形式

★雙變幅油缸，臂起落、回轉更平穩。

回轉裝置

360度連續回轉

支腿

★前V后H型，兩節伸縮支腿，單獨可調

操作

★工作平臺和地面遙控器電氣操作，轉臺液壓操作

控制系統

負載敏感比例控制系統，實現無級調速

調平系統

液壓自動調平

名稱

簡要說明

上下車自動互鎖裝置

★用于上下車互鎖，防止誤操作發生危險

工作斗稱重裝置

★可顯示工作斗載重及超載報警提示

風速檢測功能

★實時監測報警時的風速情況

應急電動應急泵

當發動機及主泵發生故障時，可將工作人員送回到地面

緊急停止裝置

用于緊急停止操作

夜間安全警示裝置

在車輛上有工程頻閃燈，照明燈

整車水平狀態測試儀

可檢測整車橫向縱向兩個方向傾斜狀態

發動機點火熄火

在轉臺和平臺處可對發動機進行點火，熄火控制

實時通訊

在平臺和下車設有無線對講
